Precyzja, czystość i kontrola ciśnienia to niedocenieni bohaterowie niezawodnej produkcji elektroniki. Kiedy dozujesz kleje przewodzące, czerwony klej SMT lub utwardzane promieniami UV kapsułki na szybkiej linii montażowej, sprzęt utrzymujący płyn jest tak samo ważny jak sam skład chemiczny. Opakowanie niespełniające norm powoduje uwięzienie powietrza, zmianę lepkości i zatykanie dyszy – czyli dokładnie te rodzaje awarii, które powodują wykolejenie linii technologii montażu powierzchniowego (SMT).

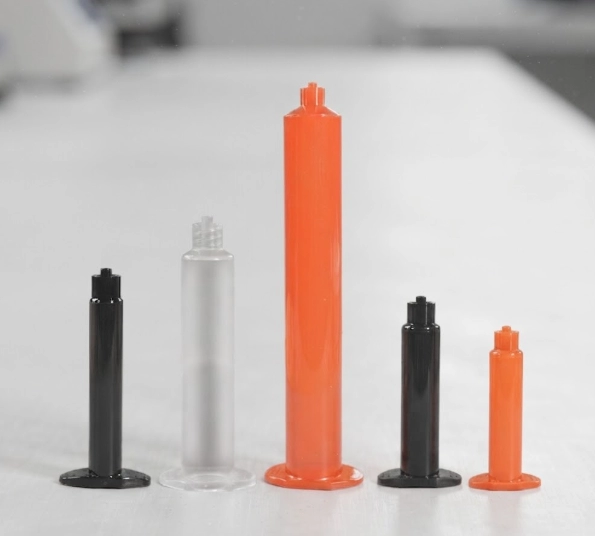

Zaprojektowany z myślą o precyzyjnym dozowaniu, plastikowy cylinder z klejem Contriu w starym amerykańskim stylu wypełnia lukę pomiędzy wydajnością surowego środka chemicznego a spójnym wykonaniem dozowania.
1. Anatomia precyzji: dlaczego w liniach SMT dominuje projekt w „starym amerykańskim stylu”.
Konfiguracja „starego stylu amerykańskiego” pozostaje standardem branżowym w zakresie pneumatycznego dozowania płynów ze względu na solidną integralność uszczelnienia pneumatycznego i uniwersalną kompatybilność ze standardowymi zespołami adapterów, przewodami powietrznymi i automatycznymi robotami dozującymi.
● Stabilność gwintu i szczelność: Dzięki solidnemu, precyzyjnie uformowanemu gwintowi cylindry Contriu zapobiegają wyciekom ciśnienia pod wpływem dużych impulsów powietrza. Zapewnia to stałą objętość podawania strzału po strzale.
● Gładkość ścian i redukcja ścinania: Wewnętrzne ściany lufy poddawane są zaawansowanej obróbce wtórnego polerowania. Minimalizuje to naprężenia ścinające płynu, zapobiegając oddzielaniu się płynów o dużej zawartości, takich jak przewodzące kleje i materiały termiczne (TIM), podczas wytłaczania pod wysokim ciśnieniem.
● Precyzja zerowego ciągu: Wewnętrzna średnica utrzymuje ścisłą tolerancję cylindryczną od góry do dołu, zapewniając płynny ruch tłoka wycieraczki bez zaczepiania lub powodowania mikroszczelin.
2. Inżynieria materiałów i kolorów: dopasowanie chemii do ochrony przed promieniowaniem UV i światłem
Różne kleje do kapsułkowania elektroniki reagują niekorzystnie na światło otoczenia, wilgoć i wymywanie chemiczne. Butle Contriu są projektowane z określonych gatunków materiałów, aby chronić wrażliwe receptury.
Kolor/materiał cylindra | Docelowa chemia i zastosowania | Kluczowa korzyść funkcjonalna |
Przezroczysty/przezroczysty | Topniki ogólnego przeznaczenia, smary, farby konformalne i niewrażliwe na światło epoksydy. | Umożliwia operatorom wizualne monitorowanie poziomu płynów w czasie rzeczywistym i sprawdzanie, czy nie występują pęcherzyki powietrza. |
Bursztynowy (blokujący promieniowanie UV) | Ogólna ochrona przed promieniowaniem UV, silikony wrażliwe na wilgoć i światłoutwardzalne cyjanoakrylany. | Blokuje szkodliwe długości fal UV, umożliwiając jednocześnie kontrolę światła otoczenia o niskim zużyciu energii. (Uwaga: Nie zalecane do ekstremalnie długotrwałego przechowywania aktywnych żywic UV). |
Czarny (nieprzezroczysty / światłoszczelny) | Kleje UV, światłoutwardzalne akryle strukturalne i wrażliwe na światło związki anaerobowe. | Zapewnia absolutną blokadę optyczną, aby zapobiec przedwczesnej polimeryzacji lub degradacji chemicznej wewnątrz lufy. |
3. Zestawienie zastosowań: Optymalizacja cylindrów Contriu pod kątem SMT i montażu elektronicznego
Wybór odpowiedniej pojemności i koloru cylindra zapewnia bezproblemową integrację z różnymi procesami pakowania SMT i półprzewodników.
Technologia montażu powierzchniowego (SMT) i dozowanie czerwonego kleju
W przypadku szybkiego dozowania czerwonego kleju SMT do montażu powierzchniowego (kleje utwardzane termicznie na bazie epoksydów stosowane do mocowania elementów przed lutowaniem na fali) najważniejsza jest stabilność ciśnienia pneumatycznego. Stały rozmiar beczki Contriu zapobiega tworzeniu się ogonków, nitek i kropelek satelitarnych.
Hermetyzacja elektroniczna i zalewanie
Podczas dozowania dwuskładnikowych lub jednoskładnikowych klejów do kapsułkowania elektroniki wokół delikatnych połączeń przewodów, mikrokontrolerów lub transformatorów, niezbędna jest dostawa bez dostępu powietrza. Stosowanie przezroczystych lub bursztynowych cylindrów Contriu z tłokami o niskim tarciu zapewnia gładkie kulki bez pustych przestrzeni, które mogłyby później zatrzymać wilgoć.
Kleje przewodzące i topniki do mikrolutowania
Kleje przewodzące wypełnione srebrem i topniki mikroelektroniczne wymagają wysokiej odporności chemicznej. Pierwotne mieszanki polietylenu i polipropylenu stosowane w cylindrach Contriu zapobiegają migracji plastyfikatorów i korozji chemicznej, chroniąc właściwości elektryczne wypełniaczy przewodzących.
4. Najlepsze praktyki dotyczące wydawania bez wad
Aby zmaksymalizować wydajność procesu dozowania przy użyciu cylindrów Contriu, postępuj zgodnie z poniższymi wytycznymi technicznymi:
● Odśrodkowe odpowietrzanie (wirowanie): Zawsze odwiruj napełnione butle przed zamontowaniem na robocie, aby usunąć mikroskopijne pęcherzyki powietrza uwięzione podczas procesu napełniania.
● Właściwy dobór tłoka: Dopasuj lepkość płynu do odpowiedniego typu tłoka wycieraczki (np. ciasno dopasowane płaskie wycieraczki do topników o niskiej lepkości w porównaniu z wycieraczkami dwuwargowymi do past termicznych o dużej lepkości).
● Kondycjonowanie linii pneumatycznej: Upewnij się, że do sterownika dozowania dostarczane jest suche, przefiltrowane sprężone powietrze, aby zapobiec zanieczyszczeniu wilgocią wewnątrz cylindra.
● Protokoły przechowywania: Przechowuj bursztynowe i czarne butle w środowiskach o kontrolowanym klimacie, unikając bezpośrednich skoków temperatury, które mogłyby zmienić lepkość płynu.
Wniosek
Maksymalizacja wydajności pierwszego przejścia (FPY) w nowoczesnym montażu SMT wymaga optymalizacji na każdym mikropoziomie łańcucha produkcyjnego. Integrując cylindry z klejem Contriu Plastic Old US Style, dostosowane do konkretnych wymagań chemicznych — przezroczyste, bursztynowe lub nieprzezroczyste czarne — eliminujesz mikrozmiany, zapobiegasz przedwczesnemu utwardzaniu promieniami UV i gwarantujesz nieskazitelną hermetyzację elektroniki.
