Nowoczesna produkcja w coraz większym stopniu opiera się na kontrolowanym dozowaniu kleju. Od montażu elektroniki i komponentów samochodowych po urządzenia optyczne i klejenie przemysłowe, producenci muszą nakładać kleje w bardzo małych i stałych ilościach. Niewielka różnica w objętości, położeniu lub przepływie kleju może mieć wpływ na siłę wiązania, wygląd, parametry elektryczne lub niezawodność produktu końcowego.
Dlatego igła dozująca stała się ważnym elementem zautomatyzowanej aplikacji kleju. Dobrze zaprojektowana jednoczęściowa, precyzyjna igła z podwójnym gwintem może poprawić połączenie pomiędzy sprzętem dozującym a ścieżką przepływu kleju, zapewniając jednocześnie bardziej stabilne i powtarzalne dozowanie.
Dlaczego precyzyjne dozowanie staje się coraz ważniejsze
W miarę jak produkty stają się mniejsze, a linie produkcyjne stają się szybsze, nakładanie kleju staje się coraz bardziej wymagające.
Tradycyjne ręczne dozowanie może powodować różnice w wielkości i położeniu ściegu ze względu na różnice w ciśnieniu, technice operatora i lepkości materiału. Zautomatyzowany sprzęt dozujący rozwiązuje wiele z tych problemów, ale sama igła dozująca nadal odgrywa kluczową rolę.
Igła określa, w jaki sposób klej wchodzi i wychodzi ze ścieżki dozowania. Jego średnica wewnętrzna, geometria końcówki, stan powierzchni, połączenie gwintu i ustawienie mogą mieć wpływ na wynik końcowy.
W przypadku produkcji na dużą skalę nawet niewielka niespójność może stać się znacząca, jeśli zostanie powtórzona tysiące razy.
Co wyróżnia jednoczęściową, precyzyjną igłę z podwójnym gwintem?
Konwencjonalny zespół dozujący może wykorzystywać kilka oddzielnych elementów do połączenia strzykawki, adaptera, uchwytu igły i końcówki dozującej. Każde dodatkowe połączenie wprowadza kolejny interfejs, który musi pozostać odpowiednio wyrównany i uszczelniony.
Zintegrowana jednoczęściowa igła dozująca wykorzystuje inne podejście, łącząc strukturę igły w jeden element.
Konfiguracja z podwójnym gwintem zapewnia bezpieczne połączenie gwintowe, jednocześnie wspierając stabilną instalację. W przypadku sprzętu zautomatyzowanego utrzymanie spójnego połączenia jest ważne, ponieważ powtarzające się ruchy, ciśnienie pneumatyczne i wibracje mogą stopniowo ujawniać słabości słabo dopasowanych komponentów.

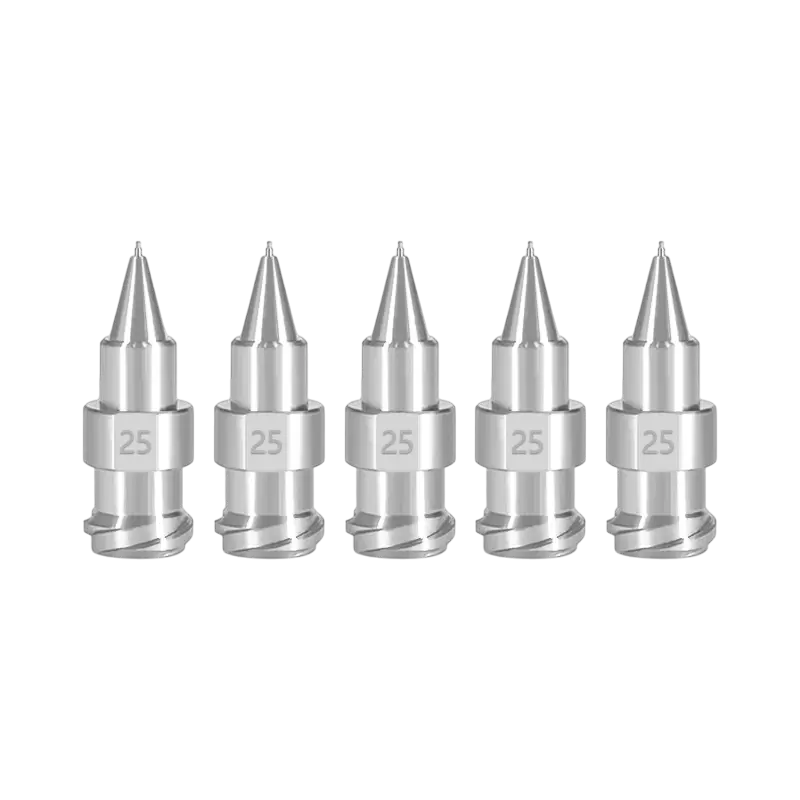

Gama produktów firmy Contriu obejmuje jednoczęściową, precyzyjną igłę dwunitkową, opisaną na jej stronie internetowej jako jednoczęściową, dwunitkową, precyzyjną igłę ze stali nierdzewnej typu Musashi, do zastosowań w dozowaniu przemysłowym.
Stal nierdzewna i precyzyjna obróbka
Wybór materiału to kolejna ważna kwestia.
Kleje mogą znacznie różnić się lepkością i składem chemicznym. Niektóre materiały mogą zawierać wypełniacze, rozpuszczalniki, składniki reaktywne lub cząstki ścierne. Dlatego igła dozująca musi zachować stabilność wymiarową i jakość powierzchni wewnętrznej podczas powtarzalnego działania.
Stal nierdzewna jest powszechnie stosowana do precyzyjnych igieł dozujących, ponieważ zapewnia użyteczną kombinację wytrzymałości mechanicznej, odporności na korozję i stabilności wymiarowej.
Jednak użycie samej stali nierdzewnej nie gwarantuje precyzji. Dokładność wykonania również ma znaczenie.
Wewnętrzny kanał musi pozostać spójny, podczas gdy gwintowane sekcje muszą być wykonane wystarczająco dokładnie, aby zachować właściwe wyrównanie z współpracującym sprzętem dozującym. Jakość powierzchni jest również ważna, ponieważ pozostałości kleju mogą łatwiej gromadzić się na nieodpowiednich lub uszkodzonych powierzchniach wewnętrznych.
Związek między konstrukcją igły a jakością dozowania
W przypadku automatycznego dozowania kleju kilka problemów może być związanych z końcówką dozującą lub interfejsem przyłączeniowym.
Na przykład złe ustawienie może spowodować przesunięcie się ścieżki kleju z zamierzonej pozycji. Nieodpowiedni kanał wewnętrzny może zwiększyć opory przepływu. Słabe połączenie może spowodować wyciek lub ruch podczas powtarzających się cykli dozowania.
Problemy te mogą stać się szczególnie zauważalne, gdy producenci pracują z małymi ilościami kleju.
Dlatego precyzyjna igła dozująca do sprzętu zautomatyzowanego musi zapewniać stabilną i powtarzalną ścieżkę płynu. Celem nie jest po prostu umożliwienie przejścia kleju przez igłę, ale pomoc systemowi dozującemu w utrzymaniu przewidywalnego podawania materiału.
Zastosowania w nowoczesnej produkcji
Zapotrzebowanie na precyzyjne komponenty dozujące jest ściśle powiązane z rozwojem zautomatyzowanej produkcji.
Montaż elektroniki
Producenci elektroniki często stosują niewielkie ilości kleju do mocowania podzespołów, zabezpieczania, uszczelniania i montażu. W tych zastosowaniach nadmiar kleju może zanieczyścić pobliskie komponenty, natomiast niewystarczająca ilość kleju może osłabić zespół.
Precyzyjna igła dozująca klej może pomóc producentom w utrzymaniu bardziej spójnych wzorców aplikacji.
Elektronika samochodowa
Nowoczesne pojazdy zawierają coraz większą liczbę czujników, modułów sterujących i podzespołów elektronicznych. Kleje można stosować do klejenia, uszczelniania i zabezpieczania komponentów.
Zautomatyzowane dozowanie wymaga powtarzalnego pozycjonowania, ponieważ wielkość produkcji jest duża, a tolerancje komponentów mogą być wąskie.
Urządzenia optyczne i precyzyjne
Zespoły optyczne mogą być szczególnie wrażliwe na nadmiar kleju. Niekontrolowany ścieg może kolidować z powierzchniami optycznymi lub zmieniać ustawienie komponentów.
W przypadku tych zastosowań sprzęt dozujący musi zapewniać kontrolowany przepływ i dokładne umieszczanie.
Montaż przemysłowy
Producenci przemysłowi stosują kleje do klejenia elementów metalowych, plastikowych, szklanych i kompozytowych. W zależności od kleju igły dozujące mogą wymagać obsługi różnych poziomów lepkości i prędkości produkcji.
To sprawia, że kompatybilność pomiędzy klejem, sprzętem dozującym i igłą jest ważnym elementem rozwoju procesu.
Wybór właściwej precyzyjnej igły dozującej
Wybierając jednoczęściową, precyzyjną igłę dwunitkową , kupujący nie powinni skupiać się na samej igle. Należy wziąć pod uwagę cały proces dozowania.
Ważne czynniki obejmują:
● Lepkość i formuła kleju
● Wymagana objętość dozowania
● Pożądany rozmiar koralika lub kropki
● Wymiary wewnętrzne i zewnętrzne igły
● Specyfikacja gwintu
● Kompatybilność sprzętu
● Ciśnienie robocze
● Prędkość dozowania
● Wymagana odporność chemiczna i korozyjna
● Wymagania dotyczące czyszczenia i wymiany
W przypadku zautomatyzowanej produkcji na dużą skalę ważna jest również spójność pomiędzy partiami. Igła, która sprawdza się dobrze podczas wstępnych testów, ale różni się znacznie w zależności od partii produkcyjnej, może powodować problemy po wprowadzeniu jej do procesu produkcyjnego na dużą skalę.
Dlaczego zintegrowane projekty mogą wspierać stabilność produkcji
Główną zaletą zintegrowanej igły dozującej jest nie tylko jej wygląd. Jego wartość wynika z ograniczenia zbędnych interfejsów i utrzymania przewidywalnej struktury dozowania.
Gdy system dozujący działa wielokrotnie z dużą prędkością, niewielkie zmiany mechaniczne mogą mieć wpływ na rozmieszczenie kleju. Stabilne połączenie gwintowe i dokładnie wykonana ścieżka przepływu płynu mogą zatem przyczynić się do bardziej spójnej produkcji.
Contriukoncentruje się na przemysłowych komponentach dozujących, w tym igłach do kleju metalowego, igłach do kleju z tworzywa sztucznego, armaturach dozujących, cylindrach strzykawek i mieszadłach statycznych. Ta szersza gama produktów jest istotna, ponieważ wydajność dozowania zwykle zależy od interakcji pomiędzy igłą, cylindrem, złączką, klejem i sprzętem dozującym, a nie od samego jednego komponentu.
Ostatnie przemyślenia
Ponieważ zautomatyzowana produkcja staje się szybsza i bardziej precyzyjna, komponenty dozujące stają się coraz ważniejsze dla ogólnej kontroli procesu.
Jednoczęściowa, precyzyjna igła z podwójnym gwintem zapewnia stabilne połączenie i kontrolowaną ścieżkę klejenia w zastosowaniach, w których liczy się powtarzalność. Konstrukcja ze stali nierdzewnej, dokładna obróbka, odpowiednia konstrukcja gwintu i kompatybilność z systemem dozującym przyczyniają się do niezawodnego działania.
Dlatego też w przypadku producentów korzystających z automatycznego dozowania kleju odpowiednią igłę należy wybrać jako część całego procesu, a nie jako niedrogie akcesorium.
Dzięki gamie produktów do dozowania przemysłowego i rozwiązaniom precyzyjnych igieł Contriu zapewnia komponenty zaprojektowane w celu wspierania bardziej kontrolowanego i powtarzalnego nakładania kleju w branży elektronicznej, motoryzacyjnej, optycznej i ogólnej produkcji przemysłowej.
